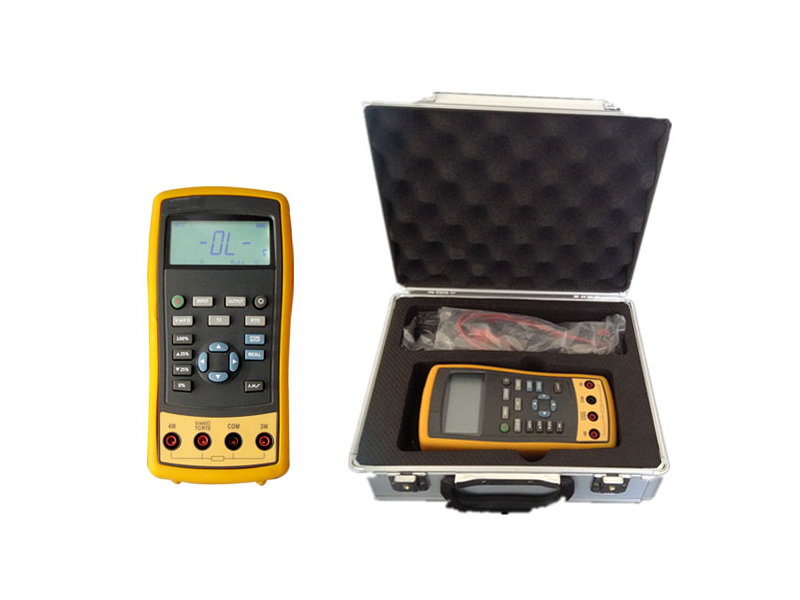

ZT-2050手持過程信號校驗儀/多功能熱工儀表校驗儀/二次儀表校驗儀
【產品功能】
1、分上、下部的顯示屏幕。屏幕上部用于顯示隔離模塊的電壓、電流（環路供電）、毫伏、電阻和通斷測試。屏幕下部能顯示測量和輸出的電壓、電流、頻率、歐姆，以及以溫度形式顯示熱電阻(RTD)、熱電偶(TC)。
2、由于采用隔離的環路供電，只需一臺DY-RX便可以完成多種二線制變送器的校準。
3、熱電偶(TC)測量提供冷端補償。
4、自定義輸出量程，方便不同應用的0%～1值的調用。
5、手工步進、自動步進、階躍和斜率輸出。
【輸出和測量功能一覽表】
功能 | 測量 | 輸出 | 備注 |
直流電壓 | 0～60V（上屏±30V） | 0～10V | 2路測量 |
直流電流 | 0～24mA（上屏±24mA） | 0～24mA | 2路測量 |
頻率 | 1.000Hz～99.999kHz | 0.20Hz～20.000kHz |
|
電阻 | 0～3200Ω | 10～3200Ω | 2路測量 |
直流毫伏 | -10mV~120mV | -10mV~120mV | 2路測量 |
熱電阻 | Pt100、Pt1000、Cu50、Cu100 | Pt100、Pt1000、Cu50、Cu100 |
|
熱電偶 | E、J、K、T、B、R、S、N | E、J、K、T、B、R、S、N |
|
其他 | 隔離的回路電源，步進輸出，斜率輸出，階躍輸出，自定義量程 |
| |

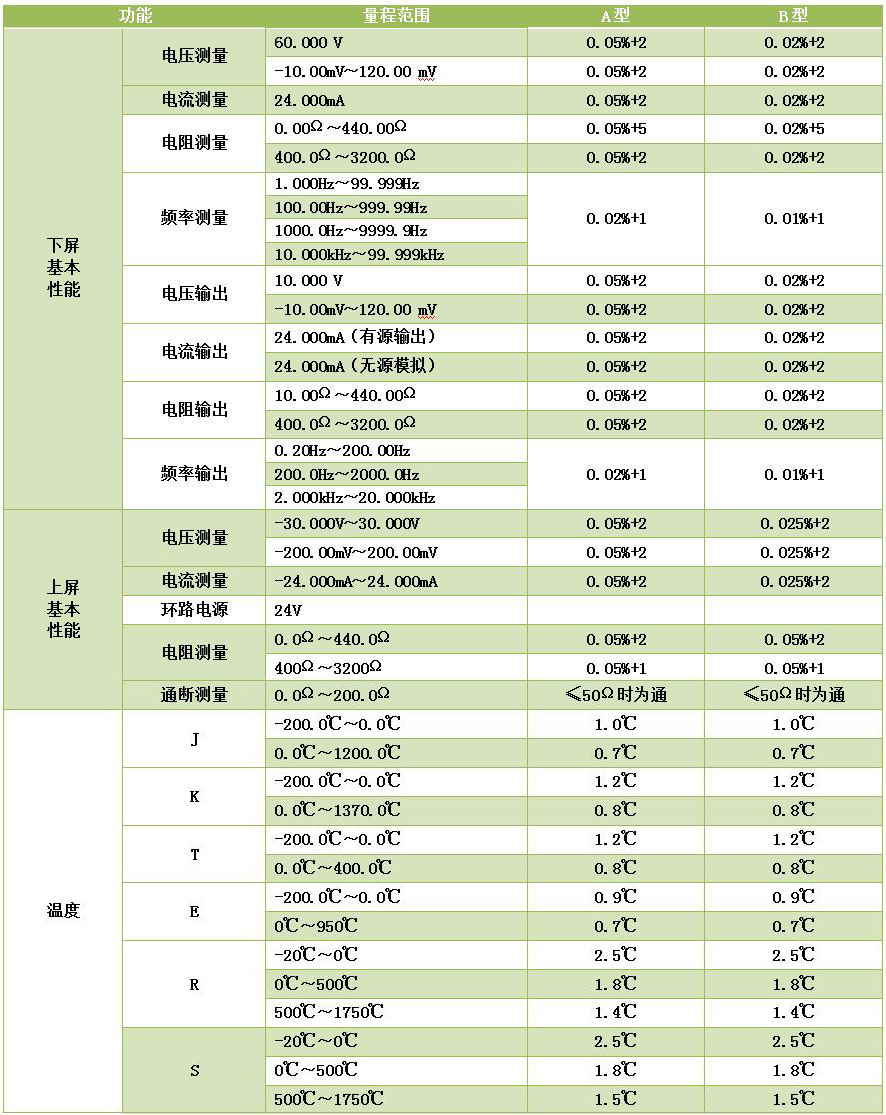

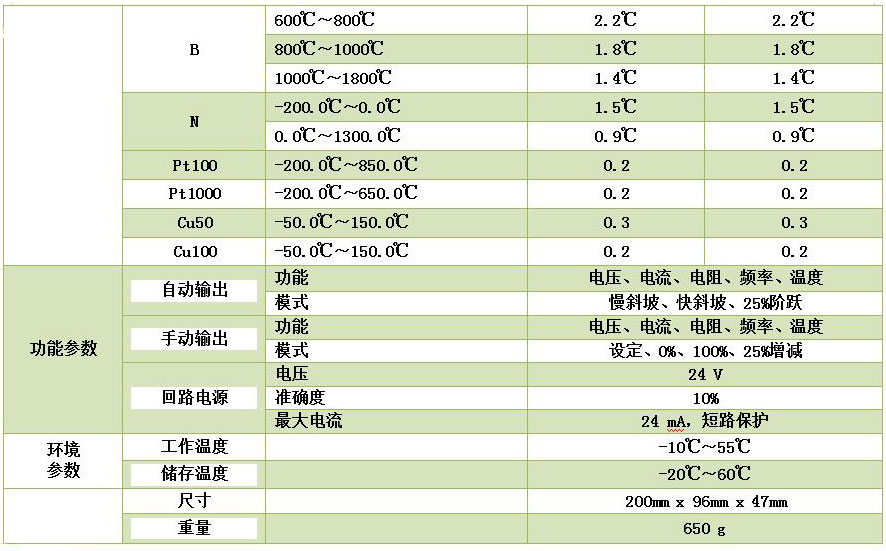

【產品指標】
除非另有說明，所有的指標是根據一年的校準周期并適用于+18℃到+28℃的溫度范圍。所有指標假定有10分鐘開機預熱時間。
【說明】
1.在+18℃到+28℃的溫度范圍之外，-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃；
2.直流電壓輸出的上限負載：1mA或10kΩ，按負載輕的；
3.直流電流輸出的上限負載電阻：1000Ω@20mA；
4.電阻測量的激勵電流：0.2mA～0.4mA；
5.電阻2線測量時，其誤差不包括導線電阻；
6.電阻3線測量時，應使用經匹配的測試線，其導線電阻不大于25Ω；
7.電阻4線測量時，其導線電阻不大于100Ω；

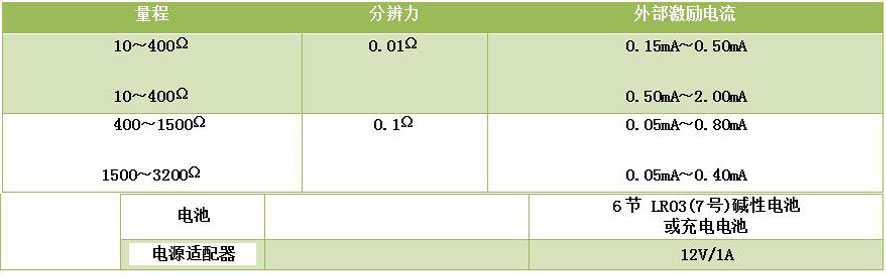

8.電阻輸出允許的外部激勵電流如下表所示：
9.頻率測量的靈敏度：Vp-p≥1V；波形：矩形波、正弦波、三角波等；
10.頻率輸出為占空比約50%的矩形波，幅度約5V，輸出電阻100歐姆；
